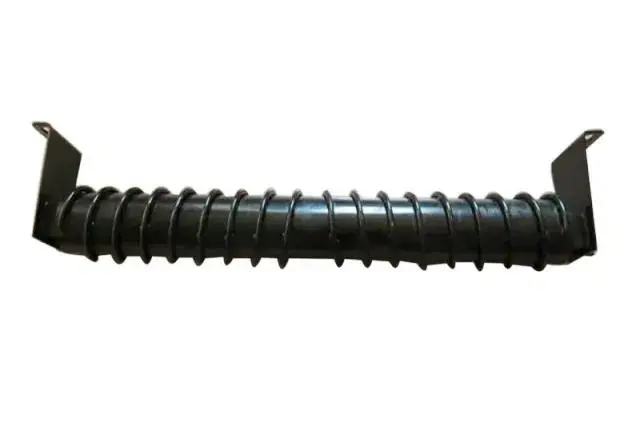

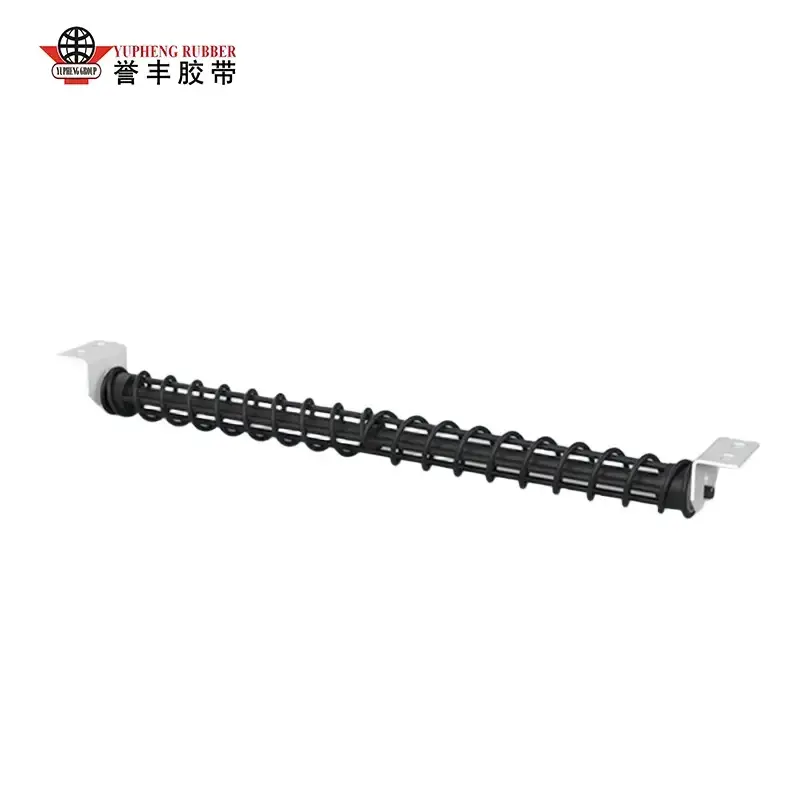

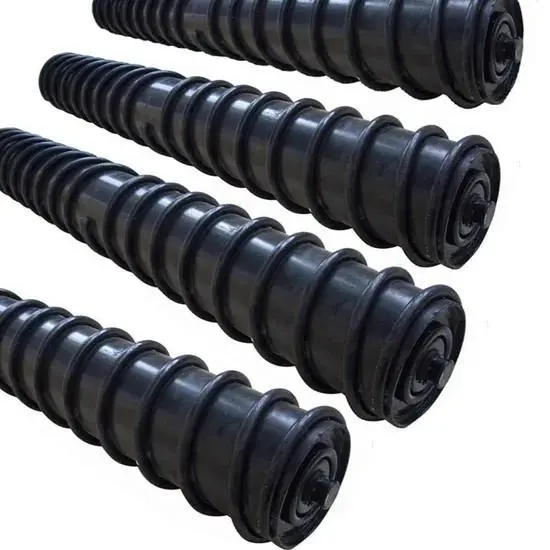

Спирален валјак за враќање безделник

YUFENG е специјализиран за производи од серии на самочистечки транспортери со високи перформанси, со основна производствена база и автоматизирана работилница лоцирана во индустрискиот кластер за професионални транспортни машини во Северна Кина. Брендот интегрира спирален структурен дизајн против лепење, суровини со висока јачина отпорни на абење и технологија за повеќеканално заптивање на лавиринт во секој валјак со спирален повратен валјак.

Основни информации за тестот

YUFENG спроведе 6-месечен непрекинат тест за работа на терен за да ги процени долгорочните перформанси на неговиот валјак со спирален повратен валјак под тешки услови на транспортер од страна на враќање. Тестот опфати повеќе индустриски средини, вклучително и подземно ископување јаглен, транспорт на цемент клинкер, истовар на пристанишен минерал во прав и транспорт на пепел со топлинска енергија.

Тест сценаријата вклучуваа услови на висока прашина, висока влажност, калливи и лепливи материјални услови, со просечни 4–9 kg остаток на леплива руда во прав, кал и пепел прикачени на секој квадратен метар од повратниот појас. Овие услови беа избрани за да се репродуцираат вообичаените проблеми со адхезијата на материјалот што се среќаваат при континуирано индустриско пренесување.

Резултатите од тестот потврдија дека за повратните транспортери кои работат со лепливи материјали, основната носивост сама по себе не е доволна. Автоматските перформанси за ослободување на материјалот, способноста против адхезија и стабилноста за следење на ременот се клучни за одржување на непречено работење со повратниот појас. Овие барања за изведба ја формираат основната дизајнерска логика на YUFENG Idler Roller.

Тест за структурни перформанси на спирала за самочистење

Компаративен теренски тест под услови на леплив материјал

YUFENG спроведе двонеделен компаративен теренски тест помеѓу спирален валјак за враќање и обичните валјаци со мазно враќање под идентични услови за пренесување на леплива пепел. Резултатите од тестот покажаа значителни разлики во контролата на адхезијата на материјалот и барањата за одржување.

Обичните валјаци со мазно враќање развиле нерамномерно натрупување на материјалот на површината на валјакот по 8-12 часа континуирано работење. Насобраните лепливи материјали формираа неправилни испакнатини, предизвикувајќи проблеми со отстапувањето на ременот и барајќи рачно чистење еднаш на секои 12 часа. Секое исклучување на чистењето траеше приближно 18–22 минути, зголемувајќи го оптоварувањето за одржување и намалувајќи ја достапноста на транспортерот.

YUFENG Idler Roller прифаќа симетрична двоспирална структура на летање. За време на ротацијата на валјакот, спиралната површина континуирано ги отстранува преостанатите лепливи материјали и ги води од центарот на ременот кон двете страни. По 30 дена континуирано работење, не беше забележана очигледна акумулација на материјал на површината на валјакот, што ја елиминира потребата од често рачно чистење.

1. Симетричен двонасочен дизајн на спирален лет во облик на S

Спиралниот лет со висока јачина од челик е прецизно заварен според траекторијата на контакт со ременот. Двонасочната спирална структура генерира избалансирана странична сила на туркање на материјалот, рамномерно пренесувајќи ги лепливите остатоци кон двата рабови на ременот без да предизвика концентрирано триење или оштетување на гумениот слој на подвижната лента.

2. Повеќеслоен лавиринтски композитен систем за запечатување

Внатрешната триканална најлонска лавиринтска заптивка во комбинација со надворешен гумен прстен отпорен на прашина создава повеќестепена заштитна структура. Овој дизајн ефикасно го блокира правот од рудникот, калливата вода и ситниот пепел да навлезат во шуплината на лежиштето, спречувајќи вообичаени дефекти како што се заглавување на лежиштето и блокирање на ротација на валјакот предизвикани од контаминација на материјалот.

3. Концентрична структура за балансирана распределба на тежината

Автоматската CNC технологија за вртење ја контролира концентричноста на цевките на валјакот во рамките на вкупниот истек на индикаторот од 0,3 mm. Оптимизираниот дизајн на динамичка рамнотежа ја одржува амплитудата на ротационите вибрации под 0,8 mm за време на работата на транспортерот со голема брзина, намалувајќи ја дополнителната загуба на затегнатоста на лентата и намалувајќи ја непотребната потрошувачка на енергија на транспортниот систем.

Прашина, кал водоотпорен и антикорозивен тест за перформанси

Услови за тестирање за симулација на животната средина

YUFENG спирален ролери за враќање во мирување е дизајниран за надворешни средини на отворено и подземни влажни транспортни средини. Неговите перформанси за запечатување и отпорност на корозија беа потврдени преку професионално симулационо тестирање на животната средина.

Тестот симулираше континуирано прскање со матна вода со брзина на проток на вода од 9 мм/час, во комбинација со изложеност на минерална прашина со висока концентрација. Примероците се работеа непрекинато 40 последователни минути под овие сурови услови за да се оцени веродостојноста на запечатувањето и перформансите за заштита од корозија.

Потврдени резултати од тестот

По тестирањето, шуплината на лежиштето остана целосно сува без инфилтрација на вода или прашина. Топло поцинкуваната обвивка на ролери и спиралниот лет ја задржаа недопрената антикорозивна обвивка без лупење или оштетување на површината. Отпорот на ротација на лежиштето се зголеми за само 3% по тестот, без забележано застој на ролери или дефект на ротацијата.

Оваа стабилна запечатувачка и антикорозивна изведба му овозможува на YUFENG Idler Roller сигурно да работи во дождливи пристаништа на отворено, подземни рудници богати со вода и средини за перење со прскање на фабриката за цемент. Дизајнот ефикасно ги намалува ризиците од исклучување и трошоците за замена предизвикани од 'рѓа, насобран материјал и оштетување на лежиштето.

Интелигентна споредба против отстапување и ефикасна операција

Преку континуирано оптоварување и тестирање на работа на лице место, спиралниот валјак за враќање YUFENG остварува 40% поголема сеопфатна ефикасност на работење од обичните безделници со непречено враќање, со специфични споредбени податоци прикажани во табелата подолу:

Потврдени стандардни технички параметри на производот

1. Суровина од ролери школка

YUFENG Idler Roller користи Q235 високопрецизна беспрекорна цевка од јаглероден челик ERW како материјал за обвивка од валјак. Секоја цевка е подложена на строга проверка на суровината пред производството и добива антикорозивен третман со галванизиран топло натопи за да се подобри отпорноста на абење, отпорноста на удар и долгорочната доверливост на работа на отворено и под земја.

2. Соодветен опсег на ширина на подвижна лента

Стандардниот Idler Roller поддржува ширина на подвижната лента од 400mm до 2000mm, покривајќи системи за пренос на наливни материјали за лесен, среден и тежок товар.

3. Стандардни опции за надворешен дијаметар на ролери

Достапните стандардни дијаметри на валјакот вклучуваат Φ89mm, Φ108mm, Φ133mm, Φ159mm, Φ168mm и Φ219mm. Достапно е специјално прилагодување на дијаметарот според структурата на транспортерот и барањата за работа.

4. Капацитет на статичко оптоварување со еден валјак

Максималниот капацитет на статичко оптоварување со еден валјак достигнува 1500 кг, задоволувајќи ги барањата на системите за пренос на долги растојанија кои ракуваат со тешки материјали како минерална руда, јаглен и рефус индустриски материјали.

5. Соодветна дебелина на подвижната лента

Ролерот е компатибилен со подвижни ленти со дебелина од 3 mm до 18 mm, вклучувајќи стандардни гумени подвижни ленти, рударски ленти отпорни на пламен и цементни транспортни ленти отпорни на абење.

6. Опсег на адаптација на работна температура

YUFENG спирален валјак за враќање во мирување одржува стабилна работа од -40°C до +65°C, што го прави погоден за средини за рударство на отворено со ниски температури и индустриски производни линии со висока температура.

7. Стандардна нето тежина со еден валјак

Стандардната нето тежина се движи од 6,2 кг до 28,7 кг во зависност од дијаметарот на валјакот, ефективната должина и структурната конфигурација.

8. Стандардна конфигурација на лежиштето

Ролерот прифаќа топчести лежишта со длабок жлеб штит ZZ со клиренс C3 со низок отпор на ротација, толеранција на термичка експанзија и полнење со маснотии без одржување за поддршка на стабилна работа во текот на целиот сервисен циклус.

Случаи за апликација за вистински индустриски корисници на лице место

1. Апликација за повратен транспортер во подземниот рудник за јаглен

Еден корисник на подземен рудник за јаглен претходно доживеал често заглавување на повратниот безделник предизвикано од акумулација на влажна лигите од јаглен и камен во прав. Овие дефекти резултираа со отстапување на ременот, повторени прекини на производството и високи трошоци за рачно чистење.

По замената на традиционалните повратни безделници со YUFENG Idler Rollers, транспортниот систем работеше непрекинато шест месеци. Дневните смени за рачно чистење беа елиминирани, дефектите на отстапувањето на ременот се намалија за повеќе од 70%, а месечните трошоци за замена на безделни се намалени за над 55%. Решението исто така ги намали безбедносните ризици за одржување под земја предизвикани од честото рачно чистење на опремата.

2. Апликација за транспорт на минерали за масовно пристаниште на крајбрежјето

Крајбрежниот терминал за руда што работи под континуирана изложеност на дожд и услови на магла од морска сол, претходно претрпе брза корозија на валјакот и акумулација на минерален прав. Традиционалните безделници за мазно враќање предизвикаа натрупување на површината што ги изгреба скапите подвижни ленти.

По усвојувањето на YUFENG спиралните ролери за повратен празен простор со топло поцинкувани школки и самочистечки спирални структури, проблемите со адхезијата на материјалот беа значително намалени. Една серија на испорачаните ролери работи континуирано повеќе од осум месеци без замена, одржувајќи стабилни перформанси во суровите морски средини.

3. Апликација за пренесување на леплива пепел во фабрика за цемент

Голема база за производство на цемент се соочи со сериозна адхезија на повратниот валјак предизвикана од влажниот клинкер пепел. Пред замена, тимовите за одржување требаше рачно да ги чистат повратните ролери секоја смена, создавајќи голема потрошувачка на работна сила и чести прекини на транспортерот.

По инсталирањето на YUFENG Idler Rollers, спиралната структура автоматски го отстранува акумулацијата на пепел за време на работата. Трошоците за работна сила за чистење беа намалени за приближно две третини, додека намаленото абразија на лентата помогна да се продолжи работниот век на подвижната лента.

Пет основни конкурентни предности

1. Реални перформанси тестирани на индустриски терени

Сите податоци за ефикасноста на чистењето, перформансите против отстапување и работниот век се потврдени преку континуирано тестирање на работата на индустрискиот транспортер. YUFENG се фокусира на практичните перформанси на апликацијата наместо на теоретските параметри.

2. Симетрична двојна спирална самочистечка структура

Двонасочниот спирален дизајн континуирано ги отстранува лепливите материјали додека одржува избалансиран контакт со ременот. Ја намалува фреквенцијата на отстапување на ременот, го спречува локалното триење на ременот и ја подобрува стабилноста на пренесување при влажни и лепливи материјални услови.

3. Повеќеканално запечатување и антикорозивна заштита

Комбинацијата на лавиринтско композитно запечатување и топло поцинкувана заштита на површината спречува прав, матна вода и корозивни материјали да ги оштетат внатрешните лежишта, поддржувајќи долгорочно работење без одржување.

4. Интегриран дизајн за пониски оперативни трошоци

Со намалување на акумулацијата на материјалот, фреквенцијата на чистење, замена на валјакот и оштетувањето на ременот, YUFENG спиралниот валјак за повратна работа им помага на клиентите да ги намалат вкупните трошоци за одржување на транспортерот и да ја подобрат ефикасноста на производството.

5. Професионална контрола на квалитетот на фабриката

YUFENG работи автоматизирани работилници за сечење, заварување, склопување и тестирање според стандардите за управување со квалитет ISO9001. Секој готов валјак е подложен на инспекција, вклучувајќи тестирање на концентричност, тестирање на отпорност на ротација и верификација на перформансите на запечатувањето пред пратката.

Соодветни сценарија за индустриска примена

1. Транспортни системи за рударство

Погоден за подземни и отворени рудници за јаглен кои транспортираат влажна тиња од јаглен, прашок од гази и калливи минерални материјали каде што често се јавува адхезија на повратниот појас.

2. Пренесување на масовен материјал на крајбрежјето пристаниште

Дизајниран за минерален прав, железна руда, песок и други рефус материјали транспортирани во влажни морски средини со ризици од корозија од магла од сол.

3. Цемент, металургија и термоенергетска индустрија

Применливо за леплива пепел, остатоци од клинкер, згура од печка и други индустриски материјали кои лесно се акумулираат на конвенционалните валјаци за враќање.

4. Постројки за преработка на минерали и агрегат

Погоден за системи за пренос на влажна кал, агрегат од песок и минерали кои бараат континуирано самочистење.

5. Транспортни системи со чести проблеми со адхезијата

Идеален за секој повратен транспортер кој страда од натрупаност на материјалот, отстапување на ременот, чести барања за чистење и краток век на траење на валјакот.

Зошто да изберете YUFENG?

Сигурно самочистечко решение за транспортери од професионален производител

YUFENG Spiral Return Idler Roller интегрира прецизна спирална структурална технологија, проверено искуство во индустриската примена и стандардизирана фабричка контрола на квалитетот. Дизајниран за средини за пренесување на леплив материјал, помага да се елиминира наталожувањето на материјалот, да се намалат проблемите со отстапувањето на ременот и да се минимизира непланираното застој на транспортерот.

Фабричко директно снабдување и приспособена поддршка

Како професионален производител на транспортни компоненти, YUFENG обезбедува директно фабричко снабдување, приспособени спецификации, технички консултации и услуги за усогласување на апликациите за глобалните интегратори на системи за пренос на големо.

Подобрете ја сигурноста на транспортерот со YUFENG

Изберете YUFENG Idler Roller за да постигнете автоматско самочистење, сигурна заштита од корозија и стабилна работа на повратниот ремен за тешки индустриски транспортни апликации.

Најчесто поставувани прашања

П1: Која е разликата помеѓу валјакот за непречено враќање и валјакот со спирално враќање?

Обичните безделници за мазно враќање обезбедуваат само основна поддршка на ременот. Лепливите материјали лесно може да се акумулираат на површината на ролерот, предизвикувајќи отстапување на ременот и чести барања за чистење.

YUFENG Idler Roller користи двонасочна спирална структура за континуирано отстранување на преостанатите материјали за време на работата, одржувајќи ја површината за контакт со ременот почиста и намалувајќи ги проблемите со отстапувањето предизвикани од наталожувањето на материјалот.

П2: Како да го проверите квалитетот на спиралниот валјак што се враќа пред да го купите?

Клиентите треба да се фокусираат на три клучни точки:

1. Квалитет на спирално заварување

Спиралниот лет треба да биде цврсто заварен на обвивката на валјакот за да се избегне олабавување при долготрајно работење.

2. Заптивна структура

Сигурен валјак треба да користи повеќеслојно лавиринтско заптивање наместо едноставни прстени за прашина за да спречи прашина и вода да го оштетат лежиштето.

3. Антикорозивен третман

Поцинкуваните ролери со топло натопување обезбедуваат подобра отпорност на корозија за надворешни, рударски и влажни индустриски средини.

П3: Кои материјали се достапни за конструкции на спирален лет?

1. Спирален лет од јаглероден челик

Обезбедува висока отпорност на абење и јачина на удар, погодна за рударство, пристаништа, цементарници и други тешки апликации.

2. Лет со гумена спирала

Обезбедува помек контакт со ременот и е погоден за пренесување на лесно оптоварување. Сепак, има помала отпорност на висока температура и тешко триење.

Контактирајте со YUFENG

Контактирајте со YUFENG за технички листови со податоци, приспособени цртежи, тестирање на примероци и фабрички директни цени за решенијата со ролери со спирала за враќање.
