Директно снабдување во фабрика за ролери со удари за безделничење за транспортни системи за рударство и каменолом

ЈУФЕНГ Ударен валјак, исто така познат како тампон или транспортен ролери што апсорбира удари, е инсталиран на местата за напојување и празнење на транспортерите со ленти за да го апсорбира ударот што се создава кога натрупаните материјали паѓаат на подвижната лента. Ролерот комбинира челична или HDPE обвивка со еластични гумени или полиуретански тампон компоненти за распределување на силите на ударот и намалување на концентрираниот стрес на подвижната лента и потпорната конструкција.

ЈУФЕНГ обезбедува сегментиран гумен прстен, интегрално заостанување на PU, HDPE, удар во корито, галванизирани и отпорни на пламен антистатички удари за системи за рударство, цемент, агрегат, пристаниште, хемиски и системи за ракување со јаглен. Дијаметарот на валјакот, материјалот за тампон, дебелината на гумениот прстен, цврстината, структурата за заптивање и конфигурацијата на лежиштето може да се изберат според ширината на ременот, големината на грутката на материјалот, висината на падот и работната средина.

Видови по тампон структура

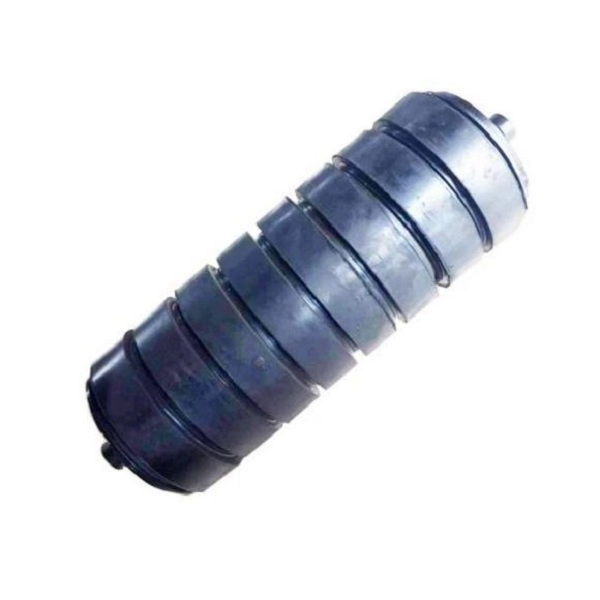

Сегментиран гумен прстен за удар на празно место

Сегментираниот гумен прстен за удар на празно место се состои од повеќе независни еластични гумени прстени распоредени околу телото на валјакот. Структурата со посебни прстени овозможува замена на поединечен оштетен прстен без нужно да се замени целосниот валјак, што го прави погоден за општи рудници, каменолом и станици за товарење со средно влијание.

Интегрален PU Lagging Impact Idler

Интегралниот неактивен PU удар користи континуиран полиуретански тампон слој околу валјакот. Едноделната конструкција го намалува поместувањето на прстените и обезбедува отпорност на абење за апликации кои вклучуваат големи материјални грутки, поголеми висини на паѓање и повторен силен удар.

HDPE Школка за удар на празно место

HDPE неактивен удар користи пластична обвивка со валјак со соодветна тампон структура за корозивни средини. Неговата неметална површина ја избегнува конвенционалната челична 'рѓа и може да се смета за крајбрежни пристаништа, хемиски постројки и други места за товарење изложени на сол-магла или влага.

Тип на ролери	Основна карактеристика	Применлива работна состојба
Сегментиран гумен прстен за удар на празно место	Висока апсорпција на удари и заменливи поединечни прстени	Општи места за товарење на рудникот и каменолом со средно влијание
Интегрален PU Lagging Impact Idler	Едноделен тампон слој отпорен на абење со стабилно позиционирање	Области за товарење материјал со голем пад и тежок грут
HDPE Школка за удар на празно место	Без 'рѓа и отпорен на избрани корозивни средини	Крајбрежните пристаништа и областите за товарење хемиски постројки

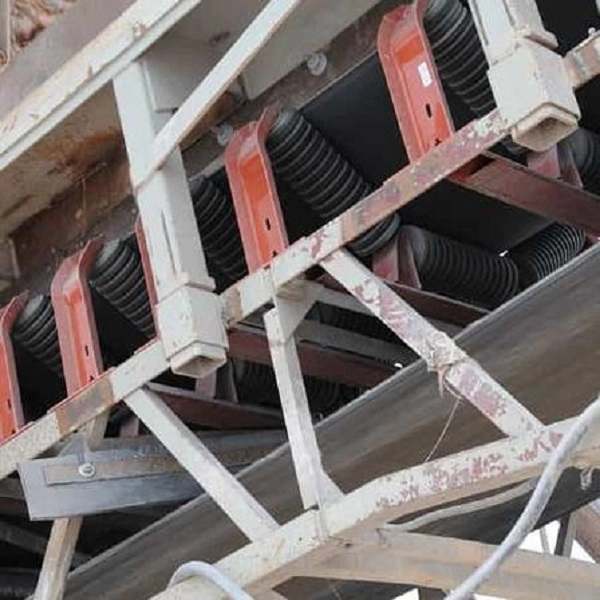

Конфигурации за различни секции на транспортери

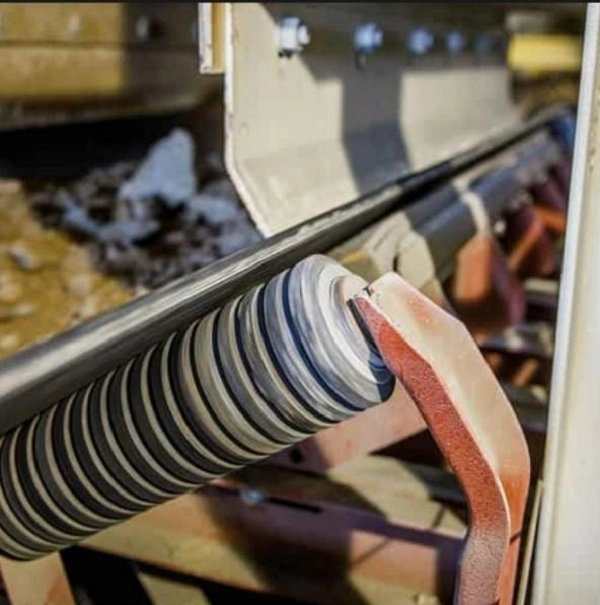

Сегментиран гумен прстен ударен ролери

Повеќекратните независни гумени прстени обезбедуваат дистрибуирано еластично амортизирање на местото на полнење. Кога прстенот се оштети или истроши, структурата со заменливи прстени може да го поедностави одржувањето во споредба со замената на комплетниот склоп на валјак.

Интегрален PU заостанува ударен валјак

Континуираниот надворешен слој од PU обезбедува рамномерна површина за тампонирање на удари и е погоден за големи грутки материјали кои генерираат повторено концентрирано влијание. Неговата едноделна конструкција го избегнува страничното движење што може да се појави со посебни прстени.

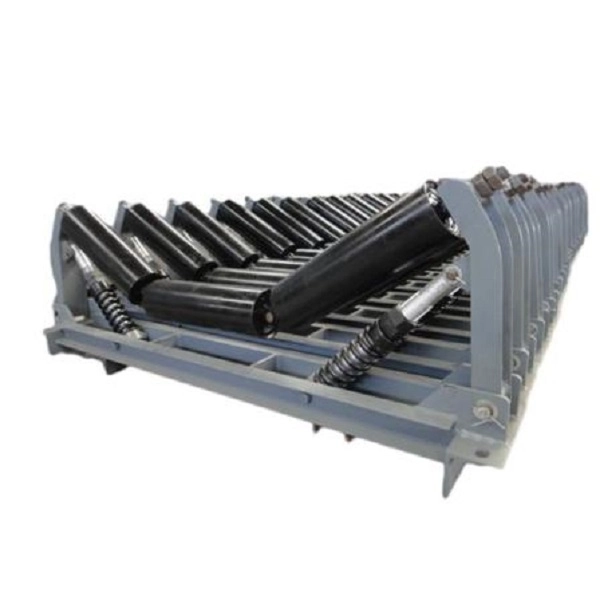

Преку Impact Idler Group

Аранжманот на удар со три валјак од 30°, 35° или 45° ја зголемува поддржаната површина на ременот додека го дистрибуира материјалниот удар низ повеќе позиции на валјакот. Погоден е за широки и тешки подвижни ленти кои ракуваат со големи количини на рефус материјали.

Топло поцинкуван ударен лер

Поцинкуваната челична површина обезбедува дополнителна заштита од корозија за надворешни и влажни места за товарење. Може да се користи на дворови на отворено, постројки за агрегати и други локации каде што валјакот е изложен на атмосферска влага.

HDPE Антикорозивен валјак со удар

HDPE обвивката ја елиминира 'рѓата на металната површина и може да се избере каде што прскањето со сол, влажноста или избраните хемиски средства може да влијаат на конвенционалните челични валјаци. Погоден е за крајбрежни пристанови и станици за товарење хемиски материјали.

Ретардант на пламен Анти-статички ударен лер

Оваа конфигурација комбинира спроводлив тампон материјал со својства на отпорност на пламен за применливи подземни подрачја за товарење на рудникот за јаглен. Специфичниот валјак и потпорниот систем треба да се изберат во согласност со применливите безбедносни барања на рудникот.

Спецификации

Дијаметар на ролери

ЈУФЕНГ обезбедува стандардни надворешни дијаметри на неактивен удар од 76, 89, 108, 114, 133, 168, 194 и 219 mm. Изборот на дијаметар треба да ја земе предвид ширината на лентата, брзината на лентата, оптоварувањето на ударот и дизајнот на рамката на транспортерот.

Соодветна ширина на подвижна лента

Серијата ролери може да се совпадне со ширина на подвижна лента од приближно 500–2400 mm. Должината на валјакот, димензиите на вратилото и распоредот на тампон може да се прилагодат според структурата на транспортерот.

Дебелина и цврстина на тампон прстен

Дебелината и цврстината на гумените или PU тампон компонентите може да се прилагодат според големината на материјалот, висината на падот и очекуваниот интензитет на удар.

Компатибилност со рамка за транспортери

Ударните валјаци YUFENG може да се конфигурираат за транспортни рамки од типот DTII, TD75 и CEMA. Постоечките цртежи на рамката или димензиите на валјакот може да се обезбедат за замена и усогласување на проектот.

Апсорпција на удар и дизајн на ролери

Еластичен тампон слој

Гумениот или полиуретанскиот тампон слој обезбедува еластична деформација кога најголемиот дел од материјалот паѓа на ременот, намалувајќи го директниот пренос на енергијата на ударот до трупот на ременот и конструкцијата за поддршка.

Поддршка за дистрибуирана влијание

Користењето на неколку ударни ваљаци низ просторот за товарење ја распределува силата на ударот наместо да се концентрира целото оптоварување во една точка. Бројот и растојанието на ролерите треба да се одредат според тежината на материјалот, висината на падот и дизајнот на транспортерот.

Концентричност на ролери

Точната обработка на цевката и вратилото помага да се одржи стабилна ротација на валјакот при големо оптоварување. YUFENG ја одредува концентричноста на обвивката на валјакот од ≤0,5 mm за референтната стандардна конфигурација.

Заштита на лежиштето

Системите за запечатување со повеќестепени лавиринти и гумени контакти помагаат во заштитата на лежиштето од прав, вода и контаминација на материјали за време на работата на станиците за товарење на големо.

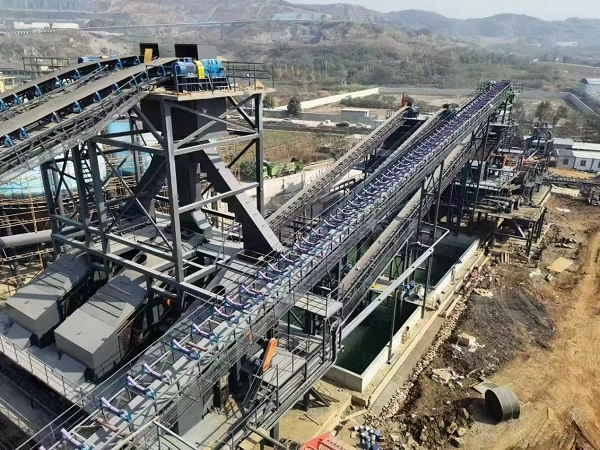

Опции за приспособување

Пуфер материјал

ЈУФЕНГ обезбедува тампон прстени од природна гума, интегрални PU полиуретански слоеви и конфигурации базирани на HDPE според барањата за удар, абење и корозија.

Материјал за ролери школка

Достапни се опции за јаглероден челик Q235 и обвивка од нерѓосувачки челик 304. Конфигурациите на корицата HDPE може да се изберат и за средини чувствителни на корозија.

Површински третман

Електростатска обвивка и галванизирање со топло натопување се достапни за челични ролери, додека PU или гумени надворешни конструкции може да се испорачаат според избраната конфигурација на удар.

Систем за заптивање

Двојните или тројните композитни најлонски лавиринтски структури за заптивање може да се конфигурираат со гумени контактни заптивки за да се подобри заштитата од прашина и вода околу склопот на лежиштето.

Конфигурација на лежиштето

Домашните лежишта со висока прецизност или увезените лежишта за клиренс на SKF/FAG C3 може да се изберат според барањата за континуирано работење и спецификациите на клиентите.

Специјална еколошка конфигурација

Анти-статички тампон материјали отпорни на ниски температури или отпорни на пламен може да се специфицираат за апликации во ладен регион и подземни рудници според бараните работни услови.

Материјали и контрола на квалитет

Ролери школка

Стандардните челични ударни прачки користат Q235 високофреквентна ERW челична цевка, додека моделите HDPE користат девствен HDPE материјал. Димензиите на обвивката и дебелината на ѕидот може да се усогласат со наведеното оптоварување на ударот.

Вратило на ролери

Оската користи 45# ладно влечен цврст кружен челик во стандардната конфигурација, обезбедувајќи отпорност на свиткување при повторени удари и радијални оптоварувања.

Пуфер материјал

Високоеластична природна гума или полиуретанска суровина отпорна на абење е избрана според бараните перформанси за апсорпција на удар и абразија.

Лежиште

Топчестите лежишта со длабок жлеб со расчистување C3 обезбедуваат ротирачка поддршка за склопот на валјакот. Изборот на лежиштето влијае на отпорноста на работа, производството на топлина и работниот век.

Компоненти за запечатување

Најлонски лавиринтски прстени со висока цврстина и нитрилни гумени заптивки отпорни на временски услови се користат за да се заштити шуплината на лежиштето од прашина и влага.

Дојдовен материјал инспекција

Се земаат примероци од челичните цевки, шахтите, лежиштата и тампон материјали за применлива ротација, димензионална, стареење и својства поврзани со удари пред да влезат во работилницата за склопување.

Индикатори за изведба

Ставка за изведба	Стандарден услов	Стандард за тестирање
Коефициент на отпорност на ротација	≤0,008	ISO 15365
Степен за заштита од прав и вода	IP65	Стандард за тестирање на IP
Номинален работен век на оптоварување	≥ 30.000 работни часови	Фабрички тест за забрзано стареење
Концентричност на ролери школка	≤0,5 mm	Тест на индикаторот за бирање
Гумени тампон прстен губење на абразија	≤1,0 cm³/1,61 km	ISO 4649
Имајќи време против стареење	≥ 500 часа тест за стареење на висока температура	Внатрешен лабораториски тест

Вистинската апсорпција на удар, работниот век и капацитетот на оптоварување зависат од дијаметарот на валјакот, материјалот на тампонот, цврстината, ширината на ременот, големината на грутката на материјалот, висината на падот, брзината на пренесување и работната средина.

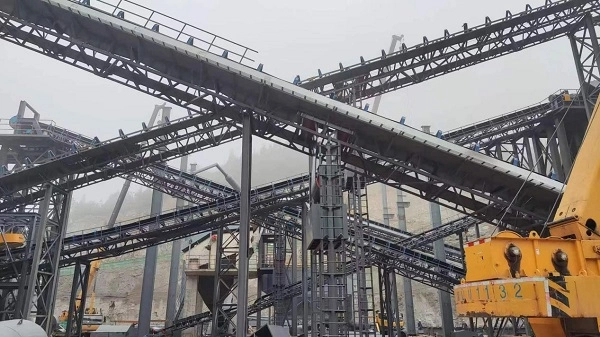

Инсталација и замена

Инсталација на нова рамка за напојување

Рамката за потпора на безделничните удари е фиксирана на дизајнираната положба за празнење. Двата краја на вратилото на валјакот се порамнети со држачите за потпора и заклучени со наведените иглички или завртки. Целосната група треба слободно да ротира пред транспортерот да се стави во функција.

Влијание Идлер Групно уредување

За местата за напојување на дробилката со висок пад, може да се распоредат приближно три до пет групи безделници на удари на околу 5 m од просторот за товарење за да се дистрибуира концентрираното влијание на материјалот. Точниот распоред треба да се одреди според дизајнот на транспортерот.

Замена на тампон прстен

За сегментирани конфигурации на гумени прстени, оштетениот поединечен тампон прстен може да се замени кога структурата на валјакот дозволува. Ако цевката, вратилото или лежиштето се оштетени, комплетниот склоп на валјакот треба да се замени.

Безбедност при замена

Транспортерот мора да биде запрен и изолиран од неговиот извор на енергија пред одржувањето на неактивен удар. По инсталацијата, ротацијата на валјакот, заклучувањето на вратилото и усогласувањето на ременот треба да се проверат пред да се рестартира опремата.

Апликации по состојба на вчитување

Точки за напојување на дробилката

Ударните безделници најчесто се поставуваат под точките за испуштање на дробилката каде што големи камења или руда може да паднат од значителна височина и да генерираат концентриран удар на подвижната лента.

Рударство и вадење камен

За системи за ракување со руда, агрегати и камен, може да се изберат сегментирани гумени и СТП ударни безделници според големината на грутката на материјалот, висината на товарење и капацитетот на транспортерот.

Фабрики за цемент и агрегати

Групите со ударни ролери можат да поддржат транспортни делови кои примаат варовник, клинкер, чакал и други рефус материјали од опремата за дробење или скрининг.

Крајбрежни и хемиски товарни области

Може да се земат предвид HDPE безделничните удари каде прскањето со сол, влажноста или избраните хемиски средства создаваат ризик од корозија за конвенционалните челични компоненти.

Подземно рударство

Применливите конфигурации на празен за отпор на пламен и антистатички удари може да се обезбедат за подземни места за товарење каде што транспортниот систем мора да ги исполнува релевантните барања за безбедност на рудникот.

Стандарди и документација за квалитет

Стандарди за транспортна индустрија

Ударните валјаци YUFENG се произведуваат во согласност со барањата CEMA, GB/T10595 и ISO15365 за опремата за транспортер и перформансите на валјакот.

Барања за безбедност

Ролерите за апликации за подземни рудници може да се конфигурираат според соодветните барања за безбедност на рудникот за јаглен. Применливата сертификација зависи од специфичната структура на производот и барањата на проектот.

Извозна документација

Достапната документација може да вклучува сертификат за управување со квалитет ISO9001, CE документација за извоз, SGS извештаи за инспекција на суровини, документи за тестирање за безбедност на рудникот за јаглен и извештаи за тестови за отпорност на удари и работниот век на фабриката според конфигурацијата на производот.

Совпаѓање на производите на транспортниот систем

Серија на подвижни појаси

ЈУФЕНГ може да обезбеди Транспортна лента од ткаенина, Транспортна лента од челичен кабел, Транспортна лента од страничен ѕид, Транспортна лента за цевки, Транспортна лента со шаблони и Транспортна лента со груба врвна лента за системи за целосно ракување со рефус материјали.

Други ролери за транспортери

Поддржувачките ролки вклучуваат празно место за носење на коритата, празно место за враќање, самопорамнети молњи и соодветни држачи за поддршка за различни делови на транспортерот.

Гумени додатоци

За инсталација и одржување може да се набават гумени плочи отпорни на абење, гума за обвивка за транспортер, лепила за поправка на вулканизација и комплети за лепенки.

Серија на цевководи HDPE

HDPE Water Pipe и HDPE Dredge Pipe може да се набават за помошна вода и транспорт на кашеста маса во рударски и индустриски проекти.

Прилагодена обработка

Дијаметарот на валјакот, дебелината на ѕидот на обвивката, цврстината на тампонот, димензиите на гумениот прстен и структурата за заптивање може да се прилагодат според работните цртежи на клиентите и условите на удар.

Пакување и чување

Ударни ролери со мал дијаметар

Ударните валјаци од 76, 89 и 108 mm може да се врзат со челична жица, опремени со заштитни капачиња на двата краја на вратилото и спакувани во цврсти дрвени куќишта за транспорт.

Големи ролки со тежок удар

Ударните ролери од 168, 194 и 219 mm може да се наредени на дрвени палети, заштитени со пластична фолија и обезбедени за да се намалат оштетувањата на површината и движењето за време на транспортот на контејнерот.

HDPE Ударни безделници

HDPE ударните ролки може да се одвојат со пена или други материјали за амортизација за да се спречи судир и оштетување на површината за време на товарење и растовар.

Барања за складирање

Ударните ролки треба да се складираат хоризонтално на палети со висина на редење не поголема од 1,2 m. Гумени и PU тампон компоненти треба да бидат заштитени од долготрајна директна сончева светлина, високи температури, дождовница и други услови кои може да го забрзаат стареењето на материјалот.

Како да го изберете точниот валјак на удар

Висина на пад на материјалот

Висината на падот на материјалот е важен параметар бидејќи поголемите растојанија на паѓање генерираат поголема енергија на удар. Материјалот за тампон и распоредот на ударниот валјак треба да се изберат според вистинската висина на товарење.

Големина на грутка на материјалот

Материјалите за големи и остри грутки бараат посилна апсорпција на ударот и може подобро да се прилагодат на PU или армирани гумени ударни структури од стандардните валјаци.

Ширина на подвижна лента

Обезбедете ја ширината на подвижната лента и постоечките димензии на рамката за да може правилно да се усогласат должината, дијаметарот, конфигурацијата на вратилото и структурата за поддршка.

Работна средина

При изборот на јаглероден челик, галванизиран челик, нерѓосувачки челик, HDPE или специјализирани тампон материјали треба да се земат предвид влажноста, прскањето со сол, хемиската изложеност, надворешната инсталација и температурата.

Потребен метод на одржување

Може да се земат предвид дизајните на сегментирани гумени прстени каде што се претпочитаат заменливи тампон прстени, додека интегралните PU конфигурации може да бидат посоодветни кога е потребен континуиран надворешен слој отпорен на абење.

Побарајте понуда за ролери за удари

Потребни технички параметри

За точна цена на фабриката, наведете ја усогласената ширина на подвижната лента, надворешниот дијаметар на валјакот, типот на безделника при удар, висината на падот на материјалот, големината на грутката на материјалот, работната средина, вкупната количина на нарачка и целната порта за испорака.

Техничките инженери на YUFENG можат да го оценат соодветниот дијаметар на валјакот, материјалот на обвивката, структурата на тампонот, лежиштето, системот за запечатување и рамката за поддршка според условите за вчитување.

ЈУФЕНГ Глобални информации за контакт

Е-пошта

jayce@yuphengbelt.com

WhatsApp / WeChat / Мобилен

+86 15318787602

Адреса на фабриката

Xiagou Villege, ETDZ, Кингдао, Шандонг, Кина

View as

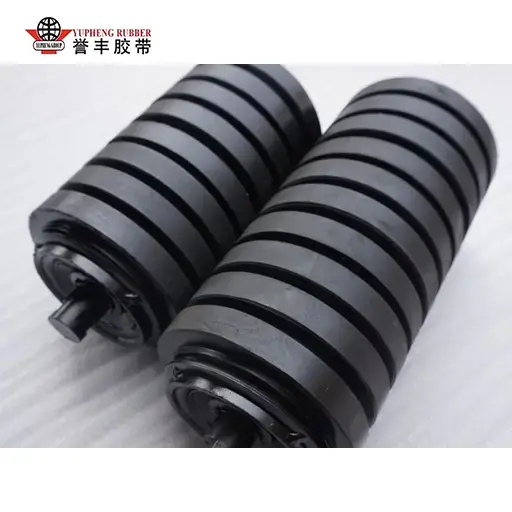

Ролери со удари на гумен прстен

Заштитувајќи ги подвижните ленти од удари од тежок материјал, YUFENG Rubber Ring Impact Idler Roller користи сегментирани еластични гумени прстени за да ги апсорбира ударите и да го распредели притисокот во зоната на товарење порамномерно. Неговото трослојно лавиринтско запечатување помага во заштитата на лежиштата од прашина и вода, додека сигурната работа од -30°C до +80°C го прави погоден за јаглен, каменолом, цемент, електрична енергија и транспортери за пристаниште кои ракуваат со рефус материјали со високи падови.

Гледај Повеќе >> Испрати барање >>

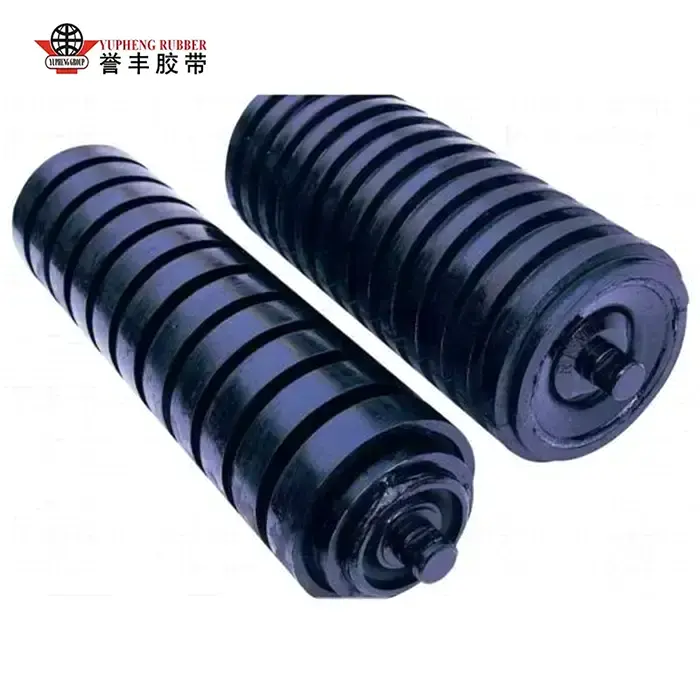

Тешки ударен валјак
