Водечки производител на рамковни транспортери за рударство и системи за ракување со рефус

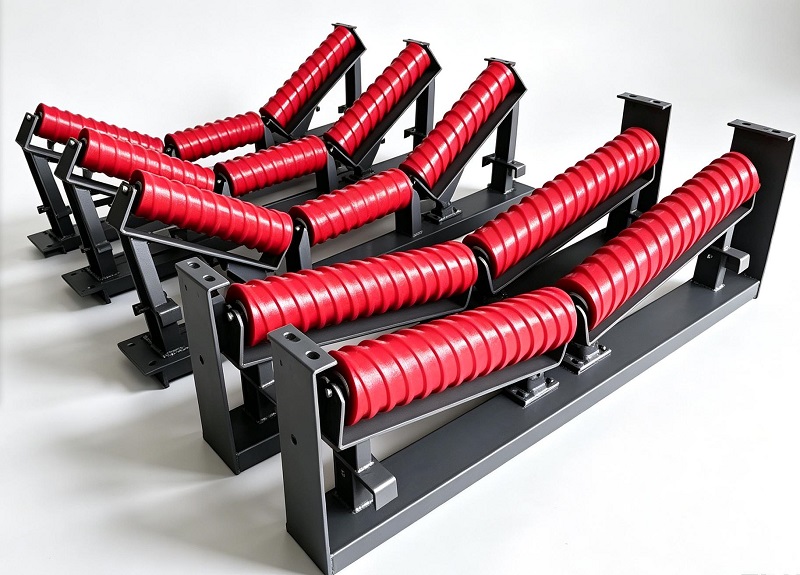

Рамка за подвижни транспортери е потпорната конструкција што се користи за инсталирање и поставување на ролери на транспортерите на системите за транспортни ленти. Ги поврзува безделниците на коритата, повратните безделничи, ударните и самопорамнувачките празно место со структурата на транспортерот, осигурувајќи дека ролерите го одржуваат правилното порамнување и обезбедуваат стабилна поддршка за појасот за движење.

За време на непрекинато пренесување, рамката за безделничење ја носи тежината на најголемиот дел од материјалите, затегнатоста на ременот и силите на ударот што се создаваат на местата за товарење. Неправилно дизајнираната рамка може да предизвика неусогласеност на валјакот, проблеми со следењето на ременот, нерамномерно абење и неочекувано застој. Затоа, изборот на сигурна структура за поддршка е од суштинско значење за подобрување на стабилноста на транспортниот систем.

YUFENG произведува комплетна серија на Idler Frame според TD75, DT II(A), CEMA и ISO барањата поврзани. Користејќи висококвалитетен челик Q235/Q355, процеси на прецизно заварување и опционален антикорозивен третман, рамките на YUFENG широко се применуваат во проекти за рударство, каменолом, цемент, електрани, пристаништа и ракување со рефус материјали.

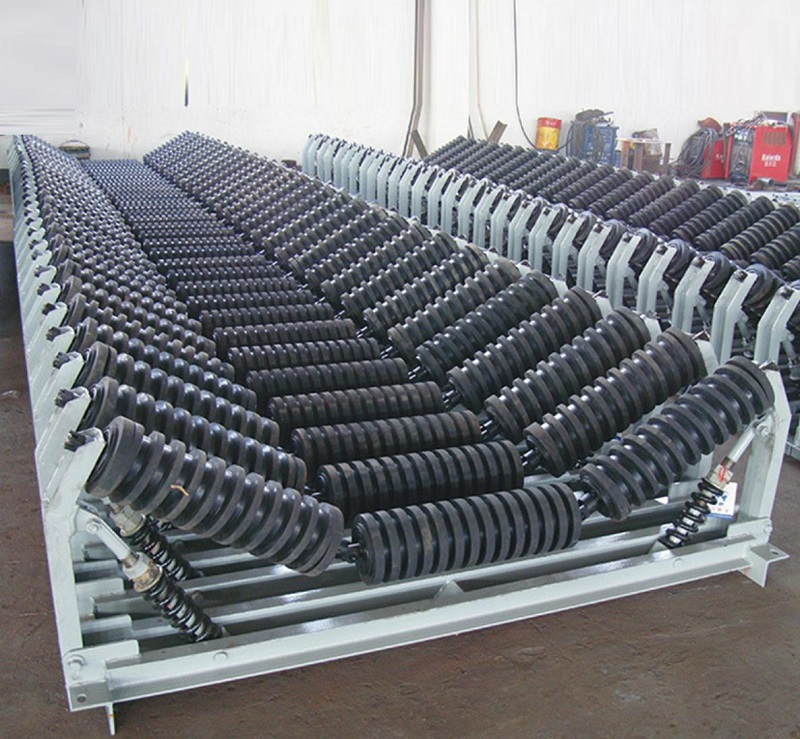

Различни типови рамки за различни транспортни делови

Различни транспортни делови бараат различни потпорни структури. YUFENG обезбедува повеќе дизајни на рамки според позицијата на инсталација, условите за полнење и барањата за животната средина.

Коритото Idler Frame

Рамката за празно место е главно инсталирана на носечката страна на транспортерите со лента. Структурата со три ролери формира облик на корито што поддржува рефус материјали и го зголемува капацитетот за пренесување. Стандардните агли вклучуваат 20°, 30°, 35° и 45°.

Овој тип најчесто се користи во рудници за јаглен, постројки за агрегати, фабрики за цемент и системи за транспорт на рефус материјали каде што е потребна континуирана материјална поддршка.

Врати ја рамката за безделничење

Рамката за повратна работа е инсталирана на повратната страна на транспортните системи за поддршка на празниот појас по празнењето на материјалот. Неговата едноставна структура обезбедува доволна ригидност додека овозможува удобна замена на валјакот и рутинска проверка.

Бидејќи повратните делови носат помал товар во споредба со пресеците за носење, лесните дизајни обично се избираат за да се намали вкупната тежина на структурата на транспортерот.

Самопорамнувачка безделна рамка

Самопорамнувачката безделна рамка е дизајнирана да го коригира отстапувањето на ременот за време на работата. Кога движењето на ременот се оддалечува од централната линија, ротирачкиот потпорен механизам генерира водечка сила за да помогне во обновувањето на нормалното следење на ременот.

Погоден е за транспортери на долги растојанија, места за пренос и апликации каде што често може да се појави талкање со појас.

Рамка за безделниче на удар

Рамката за празен од удари користи армирана челична конструкција за области изложени на силен материјален удар. Обично се поставува на места за напојување каде што рудата, јагленот или агрегатите со големи димензии паѓаат на подвижната лента.

Зајакнатата конструкција работи заедно со ударните ролери за да го апсорбира ударот од товарот и да ги намали ризиците од деформација при тешки услови.

Суспендирана рамка од типот H

Суспендираната безделна рамка од типот H користи метод на висечка инсталација без да бара традиционална монтажа на основата. Неговиот модуларен дизајн овозможува полесно прилагодување и инсталирање во ограничени простори.

Најчесто се користи во подземни рударски тунели, мобилни транспортери и проекти каде флексибилноста на инсталацијата е важна.

Поцинкувана безделничка рамка

За надворешни или корозивни работни средини, YUFENG обезбедува галванизирани безделни рамки со топло натопи. Поцинкуваната површина ја подобрува отпорноста на 'рѓа и помага да се продолжи работниот век во крајбрежните пристаништа, хемиските погони и парковите на отворено.

Избор врз основа на работните услови на транспортерот

Изборот на правилната рамка за подвижни транспортери зависи од неколку фактори, вклучувајќи ја ширината на лентата, тежината на материјалот, нивото на удар, должината на транспортерот и околината за инсталација.

За стандарден транспорт на рефус материјали, безделни рамки обезбедуваат стабилна поддршка за носење. За тешки рударски апликации со големи грутки материјали, се препорачуваат армирани рамки за удар во зоните на товарење за да се справат со ненадејните сили на удар.

Системите за пренос на долги растојанија обично бараат самопорамнети рамки во соодветни интервали за да се намали отстапувањето на ременот. За крајбрежни или хемиски корозивни средини, поцинкуваниот третман помага да се подобри отпорноста на корозија и да се намалат барањата за одржување.

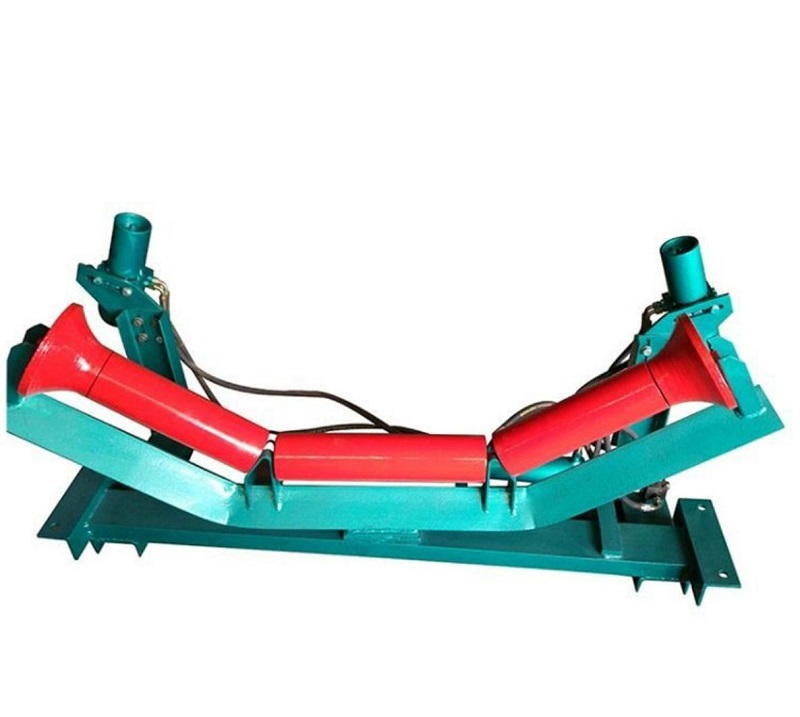

Техничка структура и сопствени опции

YUFENG Транспортна Рамка за безделниче може да се прилагоди според цртежите на клиентите, спецификациите на транспортерот и условите на проектот. Различни структурни конфигурации се достапни за да одговараат на различни дизајни на транспортери.

Материјалот на рамката може да се избере од јаглероден челик Q235 за стандардни апликации или Q355 челик со висока цврстина за тешки транспортни системи. Површинските третмани вклучуваат електростатско боење и топло поцинкување според барањата на животната средина.

Клиентите можат да го приспособат аголот на коритото, димензиите на монтирањето, висината на рамката, позициите на дупките и методите на инсталација. Дополнителни додатоци како што се вратила за празен стадиум, пружински штипки и завртки со висока јачина, исто така, може да се набават заедно.

Предности на перформансите на YUFENG Idler Frame

YUFENG Conveyor Idler Frame се фокусира на структурна сигурност, прецизност на димензиите и долгорочна оперативна стабилност. Секоја рамка е дизајнирана да ги намали барањата за одржување на транспортерот и да поддржува континуиран транспорт на материјали под различни работни услови.

Силна структура и сигурно заварување

YUFENG користи квалификувани челични материјали Q235 и Q355 за производство на безделни рамки. Во споредба со ниско-квалитетните материјали со тенок ѕид, челикот со висока цврстина обезбедува подобра отпорност на деформации при тешки товари и услови на удар.

Професионалните процеси на заварување обезбедуваат униформни шевови за заварување и стабилна структурна цврстина. Инспекција на заварување се врши пред испорака за да се намалат ризиците предизвикани од нецелосно заварување, пукнатини или структурни деформации.

Точна позиција за инсталирање на ролери

Точноста на инсталацијата на безделни рамки директно влијае на работата на подвижната лента. YUFENG ги контролира димензиите на монтирањето и позициите на дупките според спецификациите поврзани со TD75, DT II(A) и CEMA.

Прецизното позиционирање им помага на ролерите да одржуваат правилно порамнување, намалувајќи го нерамномерното абење на валјакот, отстапувањето на ременот и дополнителниот работен отпор.

Флексибилна заштита на површината

Различни средини бараат различни методи за заштита од корозија. Стандардните рамки можат да користат високоадхезивен премаз со прскање, додека галванизираниот третман со топло натопување е достапен за надворешни, крајбрежни и хемиски корозивни услови.

Површинскиот третман ја подобрува отпорноста на 'рѓа и помага да се одржат стабилни перформанси при долготрајно работење.

Лесен дизајн за одржување

Стандардизираната структура на рамките на YUFENG овозможува удобна инсталација и замена на валјакот. Операторите можат да го завршат рутинското одржување без комплицирана модификација на структурата на транспортерот.

Модуларните дизајни како што се висечките рамки од типот H обезбедуваат дополнителна флексибилност за апликации во подземни и ограничени простори.

Компатибилни компоненти на транспортниот систем

YUFENG Транспортна рамка за празно место може да се совпадне со различни транспортни компоненти, вклучувајќи ролери за корито, ролери за враќање, ударни ваљаци, средства за чистење на ремени, ударни кревети и подвижни ленти.

Оваа компатибилност им помага на клиентите да купат комплетни компоненти на транспортниот систем од еден добавувач и да го поедностават управувањето со проектите.

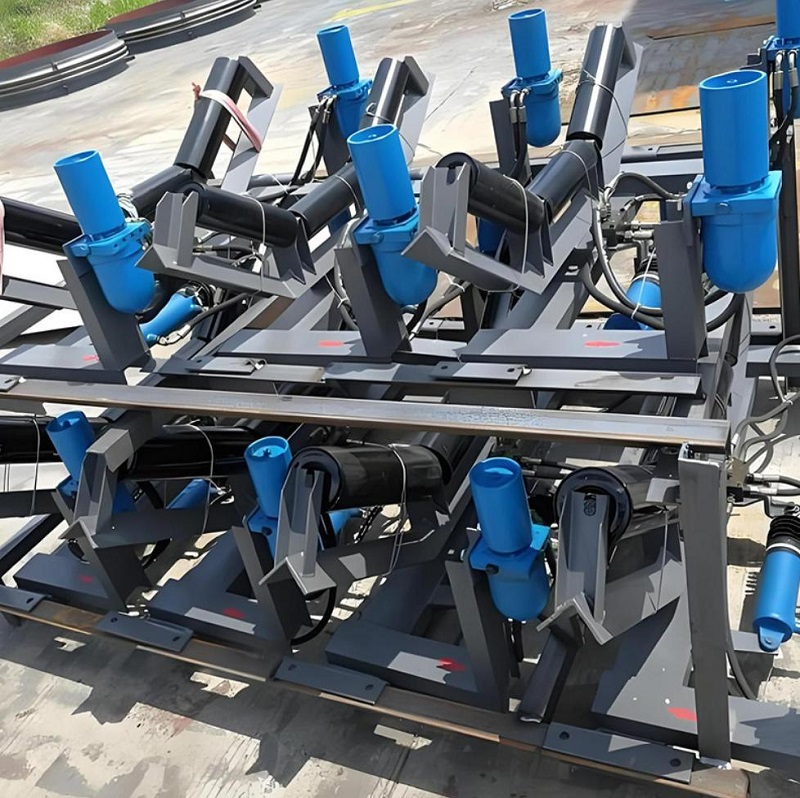

Conveyor Idler Frame Supporting Products

Водич за инсталација и пуштање во работа

Правилната инсталација на рамката е важна за постигнување стабилни перформанси на транспортерот. YUFENG препорачува проверка на положбата на инсталацијата, усогласувањето и условите за прицврстување пред да работи опремата.

ЧЕКОР 01

Инсталација на фиксна рамка

За безделни рамки во коритото и враќањето, инсталирајте ја рамката на транспортната греда и затегнете ги сите завртки со висока јачина. Рамките инсталирани на истиот транспортер треба да останат паралелни и порамнети со централната линија на транспортерот.

Откако ќе ја фиксирате рамката, поставете празно место и проверете дали ролерите се вртат непречено без абнормален отпор.

ЧЕКОР 02

Инсталација на рамка за самопорамнување

Самопорамнувачките рамки треба да се инсталираат на соодветни интервали во согласност со барањата за дизајн на транспортерот. Ротирачкиот механизам мора да остане флексибилен и не треба да се заклучува за време на инсталацијата.

По пуштањето во работа, набљудувајте ги перформансите на следењето на ременот и потврдете дека функцијата за самокорекција работи правилно.

ЧЕКОР 03

Инсталација на рамка за удар

Рамките за подвижни удари треба да се инсталираат на местата за напојување на материјалот каде што материјалите што паѓаат создаваат силна сила на удар. Може да бидат потребни засилени методи за фиксирање според реалните услови на оптоварување.

Пред работа, проверете дали рамката е исправена и без деформација.

ЧЕКОР 04

Рутинска инспекција

Редовната проверка треба да вклучува проверка на шевовите за заварување, завртките, состојбата на површинскиот слој и можна деформација. Опуштените завртки треба веднаш да се затегнат, додека оштетените рамки треба навреме да се поправат или заменат.

Усогласување на производи за транспортни системи

YUFENG обезбедува интегрирани придружни производи за проекти за пренесување материјал на големо, помагајќи им на клиентите да изградат комплетни решенија за транспортери.

Производи со ролери за транспортери

Производите за поддршка вклучуваат празно место во корито, повратни безделници, ударни безделници, спирални самочистечки прачки, гумени безделни за враќање на дискови и самопорамнувачки безделници.

Додатоци за транспортери

YUFENG обезбедува легла за удар на транспортерите, средства за чистење на ремени, гума за здолниште, гумени плочи отпорни на абење и други додатоци за подобрување на перформансите на транспортерот.

Комплетни решенија за подвижни појаси

Достапните подвижни ленти вклучуваат транспортни ленти од EP ткаенина, подвижни ленти од челични жици, рудници од цврсто ткаени ленти од PVC/PVG и шевронни ленти.

Избор на материјал и проверка на квалитетот

Квалитетот на материјалот директно влијае на работниот век и безбедноста на структурите за поддршка на транспортерите. YUFENG избира сигурни материјали и врши инспекциски процедури пред пратката.

Челичен материјал

Главните рамки користат јаглероден челик Q235B за стандардни апликации и Q355B високоцврсти нисколегиран челик за тешки транспортни проекти кои бараат поголем капацитет на носивост.

Површински третман

Достапните површински третмани вклучуваат електростатско боење со епоксиден спреј и галванизирање со топло натопување. Клиентите можат да изберат соодветна заштита според работната средина.

Сврзувачки елементи и материјали за заварување

За сигурно склопување се користат завртки од 8,8 степен со висока цврстина, пружински подлошки и навртки против лабавост. Материјалите за заварување се избираат според барањата на основните метали за да се обезбеди структурна цврстина.

Секоја производна серија се подложува на проверка на изгледот, мерење на димензиите и проверка на квалитетот на заварувањето. Производите со деформација, исчезнати завари или димензионални отстапувања се отфрлаат пред испораката.

Стандарди и сертификати

YUFENG Транспортна рачна рамка е произведена според признати стандарди за транспортна опрема, вклучувајќи спецификации за дизајн GB/T10595-2017, TD75 и DT II(A). Производите се исто така дизајнирани со повикување на меѓународните барања за транспортери CEMA и ISO.

За меѓународни проекти, YUFENG може да обезбеди ISO9001:2015 сертификат за управување со квалитет, CE сертификат, извештаи за инспекција SGS и други технички документи според барањата на клиентите.

Индикатори за технички перформанси

Ставка за изведба	Стандарден услов	Тест основа
Дозволено отклонување на рамката под номинално оптоварување	≤1/1000 распон	Тест за фабричко статичко оптоварување
Квалитет на шевовите за заварување	Без пукнатина, нецелосно пробивање или вклучување на згура	Визуелна и ултразвучна инспекција на место
Дебелина на слојот за галванизирање на топло натопување	≥65 μm	Тест за магнетен мерач на дебелина
Толеранција на положбата на дупката за инсталација	± 1,5 mm	Инспекција на димензии

Пакување и складирање

YUFENG користи соодветни методи на пакување за заштита на рамки за време на меѓународен транспорт.

Рамките со стандардна количина се во пакет со челични ленти, поставени на тешки дрвени палети и покриени со водоотпорна пластична фолија. Прилагодените рамки со мала серија се спакувани во дрвени куќишта од иверица за да се спречи деформација при судир.

За време на складирањето, производите треба да се чуваат во суви и проветрени магацини. Треба да се избегнува долгорочна изложеност на отворено без водоотпорна заштита за да се спречи оштетување на облогата и корозија на челик.

Како да добиете брза понуда

За да се препорача точниот модел на Транспортна рамка и да се обезбеди точна понуда, клиентите треба да обезбедат ширина на подвижната лента, потребен тип на рамка, агол на вдлабнатина, барања за површинска обработка и околина за примена.

Дополнителни информации, вклучувајќи рударство, пристаниште, цемент или подземна апликација, количина на нарачка и дестинација пристаниште ќе им помогнат на инженерите на YUFENG да ја изберат соодветната структура и да обезбедат ефикасно решение за понуда.

Најчесто поставувани прашања

Како да го изберам вистинскиот тип на рамка за безизлез?

Изборот зависи од делот на транспортерот, оптоварувањето на материјалот, нивото на удар и работната средина. Рамките на коритото се користат за носење делови, повратните рамки поддржуваат празни појаси, а рамки за удар се препорачуваат за места за товарење.

Може ли YUFENG да ги приспособи безделните рамки според цртежите?

Да. YUFENG може да ги прилагоди димензиите на рамката, дупките за монтирање, методите на инсталација и површинскиот третман според цртежите на клиентите и барањата на транспортерот.

Кои материјали се користат за YUFENG безделни рамки?

Стандардните рамки користат јаглероден челик Q235, додека челикот со висока цврстина Q355 е достапен за тешки апликации. Заштитата на површината може да вклучува бојадисување со прскање или галванизација со топло поцинкување.

Дали рамките на YUFENG се компатибилни со CEMA транспортните системи?

Да. YUFENG дизајнира безделни рамки според TD75, DT II(A), CEMA и сродните барања за транспортен систем за меѓународни апликации.

Какви сертификати може да обезбеди YUFENG?

YUFENG може да обезбеди ISO9001:2015, CE, SGS инспекциски извештаи и сродни технички документи според барањата на проектот. Производите исто така се произведуваат со повикување на CEMA стандардите и можат да ги поддржат проектните барања поврзани со MSHA и TUV.
