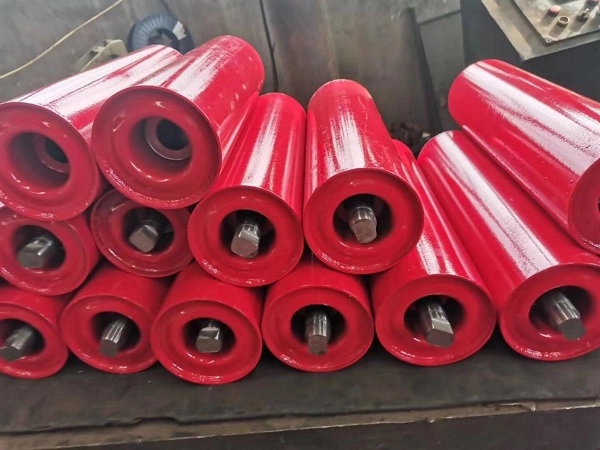

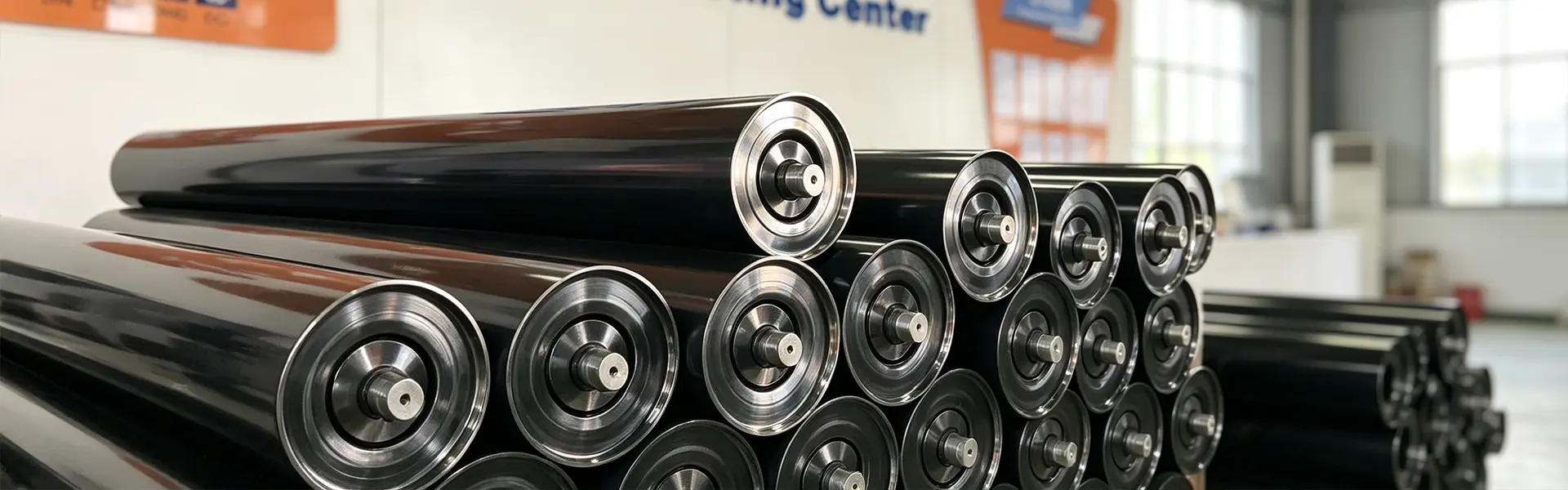

Високо-перформансен валјак за носење за системи со подвижни ленти

ЈУФЕНГ Носење безделник ролери, исто така познат како валјак за носач на корито или безделник за носење на транспортер, е примарна потпорна компонента инсталирана на горниот дел за носење материјал на транспортерот со лента. Ја поддржува натоварената подвижна лента, го одржува дизајнираниот профил на корито, го намалува попуштањето на ременот и помага да се задржат рефусните материјали во центарот при континуиран транспорт.

Празничот за носење е склопен од челична или HDPE ролна обвивка, цврста осовина, прецизно лежиште со длабоки жлебови и повеќеслоен систем за заптивање. YUFENG обезбедува јаглероден челик, галванизиран, HDPE, PU заостанати, самопорамнувачки и спирално носечки прачки за рударство, цемент, пристаништа, топлинска енергија, хемиски и други апликации за пренос на големо.

Достапните дијаметри на валјакот вклучуваат 76, 89, 108, 114, 133, 168, 194 и 219 mm, со должина на валјакот, дебелина на ѕидот, конфигурација на лежиштето и површинска обработка приспособливи според цртежите на транспортерот и работните услови.

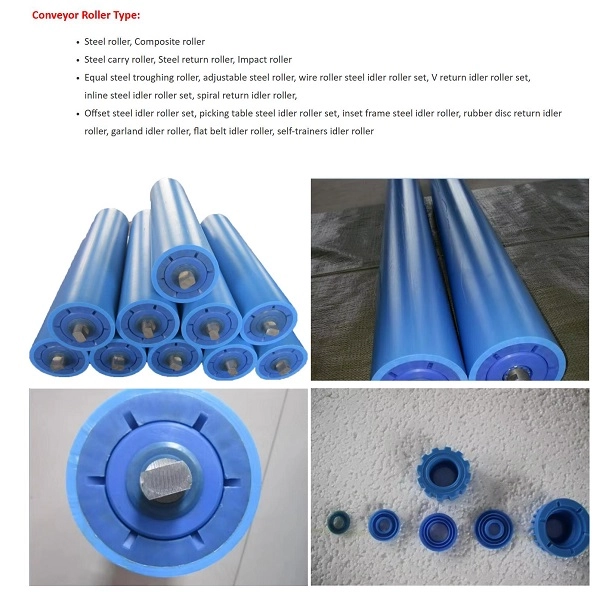

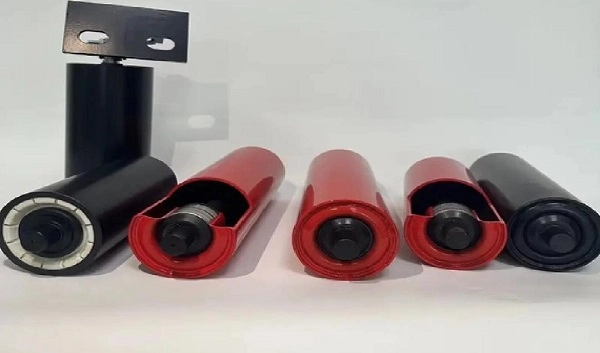

Видови по материјал од школка

Јаглероден челик што носи безделник

Празнините за носење јаглероден челик обезбедуваат висока носивост, структурна цврстина и отпорност на удар за конвенционалните тешки транспортни системи. Тие се погодни за рударство, цементарници, термоелектрани, агрегати и други апликации за транспорт на рефус материјал.

HDPE носење безделник

Безделниците за носење HDPE користат полиетиленска обвивка со висока густина која не 'рѓосува како конвенционалните челични ролки. Тие обезбедуваат отпорност на влага, прскање со сол и избрани киселински или алкални медиуми, што ги прави погодни за крајбрежни пристаништа, хемиски постројки и влажни средини за рударство со отворен коп.

СТП заостанати носење безделник

Празнините за носење заостанати PU користат еластичен полиуретански надворешен слој за да апсорбира дел од ударот на материјалот на местата за товарење со голем пад. Тие се особено погодни за делови за напојување на дробилката каде што големите или остри материјали можат да создадат концентрирано влијание врз подвижната лента.

Тип на ролери	Основна карактеристика	Применлива работна состојба
Јаглероден челик што носи безделник	Висок капацитет на оптоварување, силна отпорност на удар и стабилна цена	Рударство, цементарници, топлинска енергија и тежок транспорт
HDPE носење безделник	Без 'рѓа, отпорен на киселини и алкали, низок шум	Крајбрежни пристаништа, хемиски постројки и влажна сол-магла средини
СТП заостанати носење безделник	Еластичен надворешен слој за апсорпција на удари и заштита на ременот	Напојување на дробилката и бришење на делови со голем удар

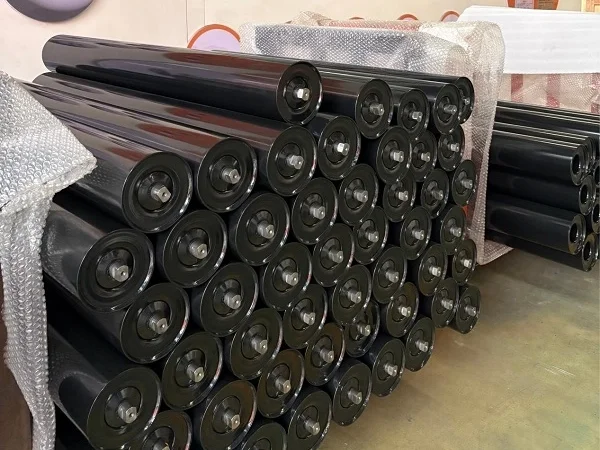

Конфигурации за различни секции на транспортери

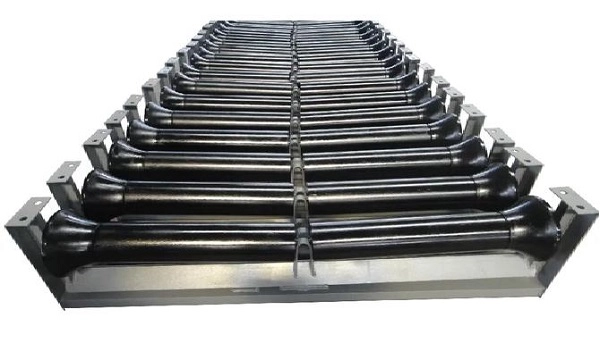

Коритото носење безделник ролери

Аранжманот на корито со три валјаци е најшироко употребуваната празен конфигурација за носење за горниот натоварен дел на транспортерот со лента. Достапните агли на коритото вклучуваат 30°, 35° и 45°, што му овозможува на ременот да формира подлабоко корито за носење и ја зголемува неговата ефективна способност за држење материјал.

СТП заостанува влијанието носење на празен ролери

Прстените од PU тампон се обвиткуваат околу телото на валјакот за да се намали ударот што се создава кога големите грутки материјали паѓаат на транспортерот. Ролерот вообичаено се поставува околу напојувањето на дробилката и другите точки на товарење со голем пад за да се намали оштетувањето на подвижната лента.

Самопорамнувачки валјак за носење

Самопорамнувачкиот безделник за носење е опремен со вертикални водилки ролери кои помагаат да се поправи отстапувањето на ременот за време на работата. Се користи на транспортни линии на долги растојанија каде следењето на лентата е важно за намалување на абењето на рабовите, истекување на материјалот и нестабилно пренесување.

Поцинкуван валјак за носење против 'рѓа

Обвивката со ролери добива поцинкована површина со топло натопување за да се подобри отпорноста на влага и атмосферска корозија. Оваа конфигурација е погодна за дворови на отворено, за складирање на материјали на отворено и системи за пренесување изложени на влажни услови.

HDPE Антикорозивен валјак за носење

Школката HDPE обезбедува неметална површина што ја избегнува конвенционалната челична 'рѓа и нуди отпорност на избрани корозивни средини. Погоден е за крајбрежни пристаништа, хемиски постројки и други локации каде што прскањето со сол или изложеноста на хемикалии може да го скрати работниот век на обичните челични ролки.

Спирален валјак за носење против лепење

Спиралната површина користи спирална конвексна структура за да помогне да се отстрани лепливата глина, влажниот песок и другиот материјал што се прилепува на подвижната лента. Овој дизајн помага да се намали акумулацијата на материјалот околу валјакот и може да го намали ризикот од блокирање на валјакот при влажни услови за пренесување.

Спецификации

Дијаметар на ролери

ЈУФЕНГ обезбедува стандардни надворешни дијаметри од 76, 89, 108, 114, 133, 168, 194 и 219 mm. Соодветниот дијаметар треба да се избере според ширината на лентата, брзината на лентата, оптоварувањето и структурата на транспортерот.

Соодветна ширина на подвижна лента

Опсегот на безделниче за носење може да се совпадне со ширина на подвижната лента од приближно 500–2400 mm. Должината на валјакот и димензиите на вратилото може да се прилагодат според рамката на транспортерот и носачот за поддршка.

Компатибилност со рамка за транспортери

Производите на YUFENG Carrying Idler Roller се дизајнирани за компатибилност со обичните аранжмани на рамки за транспортери од типот DTII, TD75 и CEMA. Точните димензии треба да се потврдат во однос на постоечкиот цртеж на рамката на клиентот пред производството на големо.

Компатибилност со појас

Ролерите може да се усогласат со системи за транспортна лента од ткаенина, транспортна лента од челик, страничен ѕид и подвижна лента за цевки според нивните структурни барања и ширината на лентата.

Опции за третман на материјал и површина

Материјал за ролери школка

Достапните материјали за обвивка вклучуваат јаглероден челик Q235, HDPE и нерѓосувачки челик 304. Јаглеродниот челик е наменет за општи тешки апликации, HDPE за средини чувствителни на корозија и нерѓосувачки челик за апликации кои бараат зголемена отпорност на корозија.

Површински третман

Опциите за површината вклучуваат електростатско премачкување во прав, галванизирање со топло натопување и целосно заостанување на PU. Соодветниот третман треба да се избере според влажноста, корозијата, ударот и карактеристиките на материјалот.

Конфигурација на лежиштето

ЈУФЕНГ може да испорача домашни лежишта со висока прецизност или увезени лежишта за клиренс на SKF и FAG C3 според барањата за работа и спецификацијата на проектот.

Заптивна структура

Двојните или тројните композитни структури за заптивање може да се конфигурираат со користење на повеќеканални најлонски лавиринтски заптивки и гумени контактни заптивки за да се ограничи навлегувањето на прашина и вода во шуплината на лежиштето.

Посебни услови за работа

Специјални конфигурации како што се отпорни на пламен и антистатички ролери за носење за подземно рударство или ролери отпорни на ниски температури за северни рудници со отворен коп може да се дискутираат според апликацијата.

Придружни додатоци

Според димензиите на валјакот и дизајнот на рамката на транспортерот може да се набават соодветни држачи за носење и носечки рамки за транспортери.

Структура и суровини

Ролери школка

Стандардните челични ролки користат Q235 високофреквентна ERW челична цевка, додека верзиите HDPE користат девствен HDPE материјал. Димензиите на школка и дебелината на ѕидот може да се прилагодат според бараното оптоварување и должината на валјакот.

Вратило на ролери

Оската на валјакот користи цврст кружен челик со ладно влечен 45#, обезбедувајќи отпорност на свиткување при континуирано радијално и аксијално оптоварување. Дијаметарот на вратилото и конфигурацијата на крајот може да се усогласат со носачот за поддршка.

Лежиште

За ротирачкиот склоп се користат топчести лежишта со длабок жлеб C3-клиренс. Изборот на лежиштето влијае на отпорноста на работа, зголемувањето на температурата, работниот век и соодветноста за континуирано работење на транспортерот.

Компоненти за запечатување

Системот за заптивање користи најлонски лавиринтски компоненти со висока цврстина заедно со заптивни прстени од нитрилна гума отпорни на временски услови. Повеќестепената структура помага да се намали контаминацијата на шуплината на лежиштето од прашина и вода.

Дојдовен материјал инспекција

Челичните цевки, шахтите и лежиштата се земаат мостри и се проверуваат за релевантни барања за димензии и перформанси пред склопувањето. Материјалите што не ги исполнуваат критериумите за фабричка проверка не се пуштаат во производство.

Изведба

Празнините за носење работат непрекинато додека работи транспортерот, така што отпорот на ротација, концентричноста, заштитата на лежиштето и капацитетот на статичко оптоварување се важни показатели за изборот на ролери. YUFENG ја контролира прецизноста на обработката и склопувањето за да одржува стабилни перформанси.

Ставка за изведба	Стандарден услов	Стандард за тестирање
Коефициент на отпорност на ротација	≤0,008	ISO 15365
Степен за заштита од прав и вода	IP65	Стандард за тестирање на IP
Номинален работен век на оптоварување	≥ 30.000 работни часови	Фабрички тест за забрзано стареење
Концентричност на ролери школка	≤0,5 mm	Тест на индикаторот за бирање
Траење против стареење	≥ 500 часа тест за стареење на висока температура	Внатрешен лабораториски тест
Аксијален статичен капацитет на лежиште	1,5 пати номинално оптоварување без деформација	Тест за статички притисок

Вистинскиот работен век и перформансите на оптоварувањето зависат од дијаметарот на валјакот, дебелината на обвивката, конфигурацијата на лежиштето, брзината на ременот, оптоварувањето на материјалот, работната средина и условите за одржување.

Стандарди за квалитет

Стандарди за транспортна индустрија

Ролерите YUFENG се произведуваат со повикување на барањата CEMA, GB/T 10595 и ISO 15365 за опремата за транспортер и перформансите на валјакот.

Барања за безбедност и извоз

Применливите конфигурации на ролери за подземни рудници може да се испорачаат според соодветните барања за безбедност на рудникот за јаглен. Нарачките за извоз може да се поддржат со применлива CE и SGS инспекциска документација според избраниот пазар на производи и дестинација.

Документација за квалитет

Достапната документација може да вклучува сертификат за управување со квалитет ISO9001, документација за извоз CE, извештаи за инспекција на суровини од SGS, документација за тестирање за безбедност на рудникот за јаглен и извештаи за тестирање на отпорност на ротација на фабриката и работниот век.

Инсталација и носење Замена на лер

Инсталација на нова подвижна рамка

Држачот за носење без работа прво се прицврстува на рамката на транспортерот според дизајнираното растојание. Двата краја на вратилото на валјакот се порамнети со дупките за монтирање на држачот и се прицврстени со наведените иглички или завртки, проследено со рачна проверка на ротацијата за да се потврди непречено функционирање.

Замена на истрошениот шлепер за носење

Транспортерот треба да биде запрен и изолиран од напојувањето пред одржување. По отстранувањето на компонентите за заклучување на вратилото, оштетениот празен за носење може да се отстрани и да се замени со нов валјак. Ротацијата и усогласувањето на лентата треба да се проверат пред да се рестартира транспортерот.

Самопорамнувачка позиција на безделник

На транспортните линии на долги растојанија, може да се инсталираат самопорамнети прачки за носење во соодветни интервали, со приближно 80–100 m предложени во согласност со испорачаната конфигурација и работните услови.

Уредување без работа со удар

За местата за напојување на дробилката, приближно три до пет групи на празно место што носат заостанати удари од PU може да се наредат на приближно 5 m од точката на празно за да се распредели ударот на материјалот и да се заштити транспортната лента.

Совпаѓање на производите на транспортниот систем

Серија на подвижни појаси

ЈУФЕНГ може да обезбеди Транспортна лента од ткаенина, Транспортна лента од челичен кабел, Транспортна лента од страничен ѕид, Транспортна лента за цевки, Транспортна лента со шема и подвижна лента груба врвна лента за различни апликации за транспорт на големо.

Додатоци за ролери

Производите за поддршка вклучуваат корито, удар, самопорамнувачки и повратни држачи за безделничење, држачи за поддршка и други компоненти за монтирање на валјак.

Гумени додатоци

Достапни се гумени плочи отпорни на абење, гума за обвивка за транспортери, лепила за поправка на вулканизација и комплети за лепенки за транспортери за инсталација и одржување.

Серија на цевководи HDPE

HDPE Water Pipe и HDPE Dredge Pipe може да се набават за помошен транспорт на течности во рударски и индустриски проекти.

Прилагодена обработка

Дијаметарот на валјакот, дебелината на ѕидот на обвивката, димензиите на вратилото, структурата за заптивање и другите параметри може да се прилагодат според цртежите на клиентите и специфичните работни услови.

Пакување и чување

Ролки со мал дијаметар

Празнините за носење од 76, 89 и 108 mm може да се врзат со челична жица, заштитени со пластични капачиња на двата краја на вратилото и спакувани во цврсти дрвени куќишта за меѓународен транспорт.

Ролки со голем дијаметар

Тешките безделници за носење од 168, 194 и 219 mm може да се наредат на дрвени палети, завиткани со заштитна пластична фолија и обезбедени за транспорт со контејнери.

HDPE носење безделници

Ролерите од HDPE може да се одвојат со материјали за амортизација за да се намали судирот на површината, гребењето и деформацијата при товарење и растовар.

Услови за чување

Ролери треба да се чуваат хоризонтално на палети со препорачана висина на редење не поголема од 1,2 m. Надворешното складирање треба да користи водоотпорна покривка и треба да се избегнува продолжена изложеност на дождовница.

Како да го изберете правилниот валјак за носење

Ширина на подвижна лента

Наведете ја ширината на подвижната лента и постоечките димензии на рамката за да може да се потврди соодветната должина на валјакот, димензиите на вратилото и конфигурацијата на држачот.

Дијаметар и тип на ролери

Изберете го надворешниот дијаметар и структурата според брзината на ременот, оптоварувањето на материјалот, делот за пренос и условите на удар. Прекините, ударните и самопорамнувачките носечки прачки имаат различни функции во транспортниот систем.

Работна средина

Обезбедете информации за влажноста, прскањето со сол, хемиската изложеност, надворешната употреба, температурата и карактеристиките на материјалот. Ова одредува дали јаглеродниот челик, галванизираниот челик, HDPE, нерѓосувачкиот челик или PU е посоодветно.

Големина и влијание на грутката на материјалот

За големи или остри натрупани материјали може да биде потребно заостанување на ударот од PU, носејќи безделници околу местата за товарење, додека за конвенционалниот транспорт на материјали може да се користат стандардни прачки за носење на јаглероден челик.

Побарајте понуда за ролери за носење

Потребни технички параметри

За точна цена на фабриката, наведете ја усогласената ширина на подвижната лента, надворешниот дијаметар на валјакот, типот на празен пренос, работната средина, карактеристиките на материјалот, вкупната количина на нарачка и дестинацијата.

Техничките инженери на YUFENG можат да го оценат соодветниот дијаметар на валјакот, материјалот на обвивката, лежиштето, структурата за заптивање и потпорниот држач според барањата на системот за транспортери.
